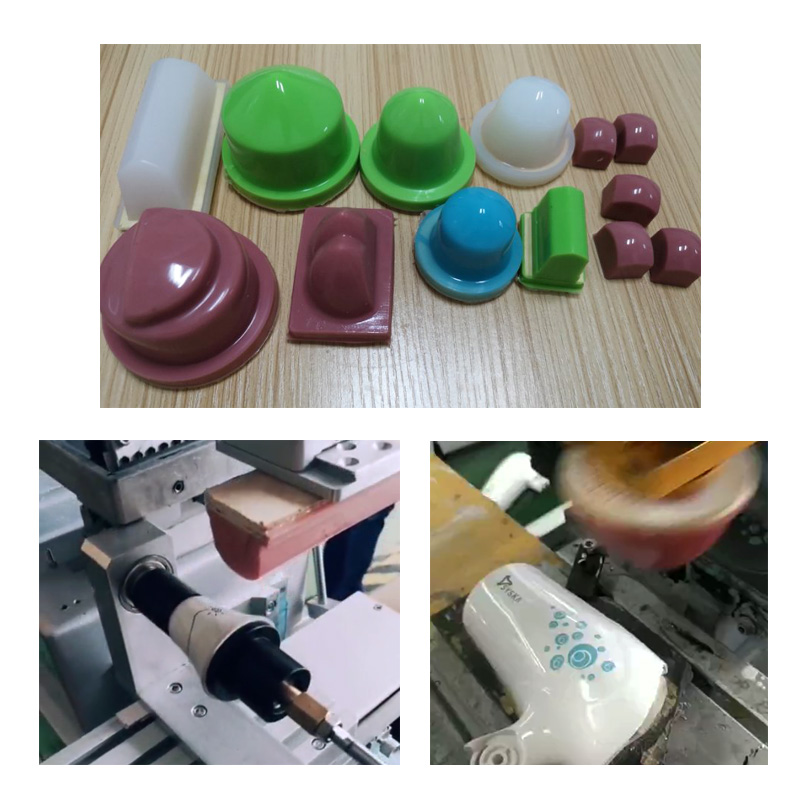

移印硅膠是一種雙組份化合物，硫化反應(yīng)是在室溫下進(jìn)行的，其中基料由雙羥端基聚硅氧，補(bǔ)強(qiáng)劑等組成；固化劑由多硅酸脂組成。兩組化合物在催化劑存在下交聯(lián)反應(yīng)形成柔韌彈性體。硫化后的移印膠具有以下特點(diǎn)：

1.室溫硫化，不發(fā)熱，尺寸穩(wěn)定性好，光澤度亮。

2.具有良好變特性與脫模性，同時(shí)流動(dòng)性好。

3.彈性好，抗撕性高，配制不同硬度的品種適應(yīng)各種應(yīng)用不變形，脫模方便。

4.易操作，使用工藝簡(jiǎn)便，在一定范圍內(nèi)可以調(diào)節(jié)固化周期。

二、制作工藝

1.先把使用工具如：膠頭模具、攪拌桶、攪拌棍用清潔劑（洗潔精、巴素擦銅水等）清洗干凈（不同性質(zhì)的模具要用不同的清潔劑，不能用腐蝕性極強(qiáng)的溶劑，如天那水、洗網(wǎng)水等）。然后全面擦干凈，不能存在任何異物和污跡等。再在模具上涂一層脫膜劑：如凡士林、洗潔精等（某些性質(zhì)的模具無(wú)需涂脫膜劑）。

2.根據(jù)模具的體積計(jì)算移印硅膠/移印膠漿和矽油（添加硅油可適當(dāng)調(diào)節(jié)膠頭的軟硬度。用量過(guò)多，膠頭的耐磨性就差。），混合攪拌均勻。然后靜置擺放10分鐘或真空處理。

3.按膠漿和矽油攪拌后總重量添加一定重量的固化劑，再次既快又均勻地?cái)嚢?-5分鐘。之后如有條件的立刻進(jìn)行真空排泡，這叫強(qiáng)制排泡法；沒(méi)有進(jìn)行真空排泡的叫靜待自然排泡法。

4.把真空排泡后或靜置排泡后的混合體。從模具的邊緣慢慢地傾注入模具內(nèi)。不能大量?jī)A注入模具的中心部位，那樣會(huì)增加氣泡量，降低膠頭的使用壽命。

5.真空后的混合體傾注入模具后即可以蓋上木片；自然排泡的混合體傾注入模具后靜置大約30分鐘后蓋上木片。

6.脫模后的膠頭放置3天，使用效果較佳；如有條件，放入冰箱存放，其使用效果更佳。

 購(gòu)買(mǎi)我們宏圖硅膠移印硅膠原料，如果操作出現(xiàn)問(wèn)題，我們可以免費(fèi)教學(xué)，歡迎你的選購(gòu)。
